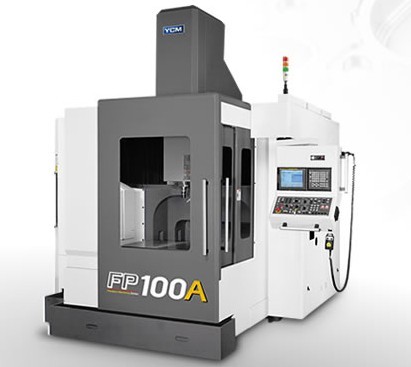

臺灣永進FP100A高速精密模具立式加工機

永進高速加工機FP100A

臺灣永進FP100A高速精密模具立式加工機
高剛性的門型結構設計
▲高剛性的門型及雙重壁結構設計,高速進給振動量低,可實現加工表面光滑度及延長刀具的壽命。
最佳化的主軸設計—復合式直結主軸 (IDD plus)
▲能有效的隔離并移除馬達所產生的熱。
▲采用微潤滑系統,提供微量穩定均勻的油氣比,使軸承滾珠表面產生有效油膜, 確保軸承壽命。
▲采用BBT40刀桿,兩面接觸提高刀具剛性,浮動打刀機構設計,避免軸承承受打刀力,確保軸承壽命。
▲主軸及主軸馬達采用油冷卻循環溫控系統,可有效將主軸及主軸馬達產生的熱能帶走,主軸保持常溫運轉,提供高速切削時精度之穩定性。
自製內藏式高速主軸
▲主軸轉速20,000rpm,搭配高馬力的內藏式主軸馬達及精密陶瓷軸承,能滿足模具及精密零件的高速高精度加工需求。
▲主軸內置溫度感測器,可隨時偵測前后端軸承及馬達的溫度。
▲主軸採油冷卻循環溫控系統及內藏馬達主軸氣冷迴路設計,可有效的將主軸運轉產生的熱能帶走,提供高速切削時精度之穩定性及主軸壽命。
▲ BBT40刀桿,使刀具與主軸結合兩面接觸,于高速加工時提供良好的刀具剛性。
▲主軸軸承采用微油量潤滑系統(OIL-AIR + Hi-LUB),并另有加壓設計,使軸承得到最佳的潤滑及冷卻,確保長期、穩定的運轉。
▲軸承前拆式設計,維修容易,快速更換,節省成本。
臺灣永進FP100A高速精密模具立式加工機
產品規格
產品型號 FP100A
主 軸
主軸轉速 (選擇) rpm 16,000 (20,000)
最大主軸功率 kW 22
主軸端孔斜度 BBT40
行 程
X 軸行程 mm 1,020
Y 軸行程 mm 710
Z 軸行程 mm 460
主軸鼻端至工作臺面距離 mm 150~610
工 作 臺
工作臺尺寸 mm 1,200 x 700
T型槽尺寸 - 槽數 × 寬度 × 間距 mm 6 x 18 x 100
工作臺最大平均負載 kg 1,000
進 給
快速押送速度(X/Y/Z) m/min. 20/20/20 (40/40/24)
切削押送速度 mm/min. 1~20,000
自動換刀系統
刀具數量 (選擇) T 24
刀具重量 kg/pc 6
最大刀具尺寸 mm ø76 x 250
其他
空壓源 kg/c㎡ 5.5
動力源(變壓器容量) kVA 58 (65)
機器重量 kg 10,500

配件表



產品型號 FP100A
工具箱 臺灣永進FP100A高速精密模具立式加工機
工作燈 臺灣永進FP100A高速精密模具立式加工機
警示燈 臺灣永進FP100A高速精密模具立式加工機
切削液系統 臺灣永進FP100A高速精密模具立式加工機
主軸吹屑裝置 臺灣永進FP100A高速精密模具立式加工機
切削吹屑裝置 臺灣永進FP100A高速精密模具立式加工機
鐵屑輸送機 臺灣永進FP100A高速精密模具立式加工機
水平調整及螺絲 臺灣永進FP100A高速精密模具立式加工機
中央自動潤滑系統 臺灣永進FP100A高速精密模具立式加工機
電氣箱熱交換器(熱管式) 臺灣永進FP100A高速精密模具立式加工機
電氣箱熱交換器(冷媒式) 臺灣永進FP100A高速精密模具立式加工機
全密閉式防護板金 臺灣永進FP100A高速精密模具立式加工機
密閉式防護板金(加強防護板金) 臺灣永進FP100A高速精密模具立式加工機
密閉式防護板金 臺灣永進FP100A高速精密模具立式加工機
工件量測系統 臺灣永進FP100A高速精密模具立式加工機
自動刀具長度量測器 臺灣永進FP100A高速精密模具立式加工機
旋轉工作臺(第四軸) 臺灣永進FP100A高速精密模具立式加工機
油水分離機 臺灣永進FP100A高速精密模具立式加工機
雙螺旋式動力卷屑裝置 臺灣永進FP100A高速精密模具立式加工機
機械,電氣,操作說明書 臺灣永進FP100A高速精密模具立式加工機
剛性攻牙 臺灣永進FP100A高速精密模具立式加工機
地基螺栓 臺灣永進FP100A高速精密模具立式加工機
光學尺 臺灣永進FP100A高速精密模具立式加工機
油霧切削裝置 臺灣永進FP100A高速精密模具立式加工機
主軸及齒輪箱油溫控制系統 臺灣永進FP100A高速精密模具立式加工機
主軸中心出油 臺灣永進FP100A高速精密模具立式加工機
腳踏式松刀開關 臺灣永進FP100A高速精密模具立式加工機
兩段高低檔齒輪箱 臺灣永進FP100A高速精密模具立式加工機
油路刀桿功能 臺灣永進FP100A高速精密模具立式加工機
自動門 臺灣永進FP100A高速精密模具立式加工機
大流量切削液泵浦 臺灣永進FP100A高速精密模具立式加工機
油氣潤滑系統 臺灣永進FP100A高速精密模具立式加工機
線性馬達冷卻系統 臺灣永進FP100A高速精密模具立式加工機
風槍吹屑 臺灣永進FP100A高速精密模具立式加工機
控制系統:Fanuc 18i-MB 臺灣永進FP100A高速精密模具立式加工機
控制系統:HEIDENHAIN iTNC530 臺灣永進FP100A高速精密模具立式加工機
控制系統:MXP-200i 臺灣永進FP100A高速精密模具立式加工機
控制系統:MXP-200FC 臺灣永進FP100A高速精密模具立式加工機
*龍柱一體式加高250mm 臺灣永進FP100A高速精密模具立式加工機
主軸溫度控制系統 臺灣永進FP100A高速精密模具立式加工機
STC Plus 臺灣永進FP100A高速精密模具立式加工機
