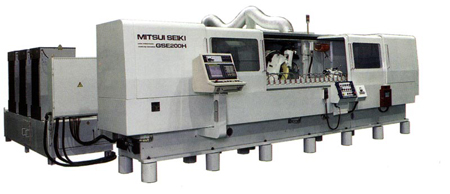

機床型號：GSE100、GSE200H
機床特點：超高精度重磨削數控磨床，超高精度加工注塑機、擠壓機用的螺旋桿和大直徑、高負荷滾珠絲杠等的高效率加工。不需要車削、銑削、滾削，一次磨削成型。工件加工精度為15μm。
產品用途： 最適合注塑機、擠壓機用的螺旋桿和大直徑、高負荷滾珠絲杠等的高效率加工。
性能特點：磨削加工，專用機床，超高精度，一次成型加工
1、最適合注塑機、擠壓機用的螺旋桿和大直徑、高負荷滾珠絲杠等的高效率加工。
2、盡管是研磨機卻具備切削機同等的加工能力，與以往的研磨加工相比加工時間可以縮短到1/3以下。而且運行成本要遠遠低于切削機。
3、使用2軸NC旋轉整修器（選配）可以將砂輪成形為任意形狀。由于是磁盤型金剛石，因此對金剛石沒有磨損，加上槽型的易管理性，可以大幅消減后道工序的研磨工時。
4、配備大容量2900L容器，每分鐘2000L處理的分離器裝置（選配），可以充分地處理由于重研磨而產生的切屑。并且其頭部的形狀經過了悉心設計，在機器內部不會堆積切屑。
技術參數
|
項目 |
單位 |
GSE100H |
GSE200H |
|
|
能力·容量 |
工作臺上的回轉 |
Mm |
φ480 |
|
|
中心間距離 |
Mm |
1,250 |
2,250 |
|
|
可磨削螺紋長 |
Mm |
1,000 |
2,000 |
|
|
可磨削最大工件直徑 |
Mm |
φ360 |
||
|
砂輪軸 |
砂輪尺寸(外徑×寬×內徑) |
Mm |
φ510×10～50×φ228.6 |
|
|
砂輪軸最高回轉速度 |
Minˉ1 |
2,250 |
||
|
砂輪軸最高使用周速度 |
m/min |
3,600 |
||
|
砂輪傾斜角度 |
° |
±45 |
||
|
砂輪軸馬達 |
KW |
45 |
||
|
工作臺進給 |
全移動量 |
mm |
1，440 |
2，440 |
|
快速回撤速度(主軸停止狀態) |
Mm/min |
2，400 |
||
|
工件主軸 |
貫通孔直徑 |
mm |
φ76（選配：φ103） |
|
|
回轉速度 |
Minˉ1 |
100 |
||
|
機床質量(約) |
kg |
11,000 |
13,000 |
|
